Обследование — первый шаг в работе с любой действующей системой и основание для решений: регулировать, ремонтировать или реконструировать. Выполняем обследование систем вентиляции, кондиционирования, аспирации и противодымной защиты на промышленных и коммерческих объектах с инструментальными замерами и оформлением технического отчёта.
Когда требуется обследование
- жалобы на духоту, запылённость, перегрев или конденсат в помещениях;
- подготовка к проверке надзорных органов или устранение выданных предписаний;
- приёмка системы, смонтированной другим подрядчиком, или приём объекта на обслуживание;
- изменение технологии, перепланировка, ввод нового оборудования — система работает по старому проекту;
- планирование бюджета на ремонт и модернизацию: нужно понимать фактическое состояние и остаточный ресурс;
- утрата проектной и исполнительной документации, отсутствие паспортов систем.
Состав работ
- Анализ документации. Проектные решения, исполнительные схемы, паспорта систем, журналы эксплуатации — сверка с фактическим исполнением.
- Визуально-инструментальный осмотр. Приточные и вытяжные установки, сеть воздуховодов, воздухораспределители, клапаны и приводы, узлы обвязки теплообменников, щиты автоматики, состояние виброизоляции и креплений.
- Замеры расходов воздуха. Измерения в мерных сечениях по приточным и вытяжным системам, определение фактической производительности установок и распределения расходов по помещениям.
- Параметры микроклимата. Температура, относительная влажность, подвижность воздуха в рабочей зоне, сопоставление с ГОСТ 30494-2011 и СанПиН 1.2.3685-21.
- Воздушный баланс. Оценка разрежения и подпора в помещениях, выявление дисбаланса притока и вытяжки.
- Электрическая часть. Потребляемые токи двигателей, сопротивление изоляции, проверка срабатывания защит.
- Автоматика. Проверка алгоритмов регулирования, уставок, работы датчиков и защиты калориферов от замораживания.
- Шум и вибрация. Замеры уровней шума на рабочих местах и в смежных помещениях при необходимости.

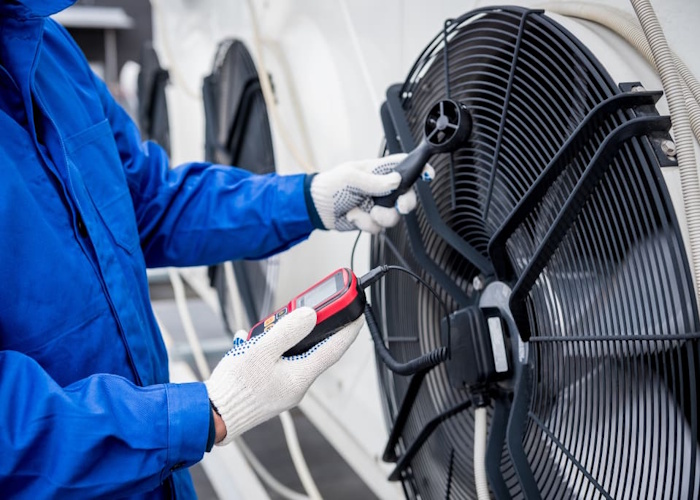

Замеры выполняются поверенными приборами — анемометрами и термоанемометрами, дифференциальными манометрами, измерителями параметров микроклимата, токоизмерительными клещами, при необходимости тепловизором и шумомером.
Проверка эффективности систем вентиляции
Проверка эффективности — это сопоставление фактических показателей с требуемыми. Расчётные расходы определяются по СП 60.13330.2020 исходя из назначения помещений, тепловыделений и выделяемых веществ; гигиенические нормативы — по СанПиН 1.2.3685-21. ГОСТ 12.4.021-75 требует периодической проверки эффективности работы вентиляционных систем и наличия паспорта на каждую установку. По результатам проверки оформляется протокол, пригодный для предъявления надзорным органам.
Испытания противодымной вентиляции
Системы дымоудаления и подпора воздуха проверяются по методике ГОСТ Р 53300-2009: фактические расходы и скорости в проёмах и дымоприёмных устройствах, перепад давления в защищаемых объёмах — лестничных клетках, тамбур-шлюзах, шахтах лифтов, срабатывание клапанов и вентиляторов по сигналу пожарной автоматики, время выхода на режим. Правила противопожарного режима (постановление Правительства РФ № 1479) требуют проверять работоспособность таких систем не реже одного раза в год с оформлением акта.
Паспортизация систем
Если паспорта систем вентиляции отсутствуют или утрачены, оформляем их по ГОСТ 12.4.021-75: характеристики оборудования, схема системы, перечень обслуживаемых помещений, проектные и фактические расходы по каждому воздухораспределителю. Паспорт — базовый документ при проверках и при любой последующей наладке.
Результат обследования
Заказчик получает технический отчёт, в котором:
- протоколы инструментальных замеров с указанием точек и приборов;
- сопоставление фактических показателей с проектными и нормативными;
- перечень выявленных дефектов и отклонений с указанием причин;
- оценка состояния оборудования и остаточного ресурса;
- рекомендации, разделённые на три группы: регулировка, ремонт, реконструкция — с ориентировочной стоимостью по каждой;
- оформленные или восстановленные паспорта систем.
Отчёт пригоден и для надзорных органов, и для планирования бюджета: по нему видно, что можно отложить, а что устранять немедленно.
Сроки и стоимость
Обследование одной-двух систем небольшого объекта занимает один рабочий день, отчёт готовится в течение трёх-пяти дней. Обследование производственного корпуса с аспирацией и противодымной вентиляцией — от трёх дней работы на объекте. Стоимость зависит от количества систем и точек замеров, необходимости испытаний противодымной вентиляции, объёма паспортизации и удалённости объекта. Точную цену называем после уточнения состава систем.
Как заказать
Опишите объект и состав систем — или пригласите инженера на осмотр, выезд для оценки объёма бесплатный. По результатам обследования можем взять систему на регламентное обслуживание, выполнить ремонт и реконструкцию, разработать проект или настроить автоматику.
